VHCompare 比圖軟體系統----深入DWG圖紙內部， 超強電子圖紙比較工具簡介

執行環境：適用於MS Windows 98/NT4.0(SP6)/2000/XP/VISTA
硬體環境要求：記憶體64MB、PII以上處理器、30MB以上可使用硬碟空間
適用範圍：應用CAD圖紙的行業 s

比圖軟體VHCompare不是簡單將兩個圖檔重疊判斷對象的位置來進行比較，而是深入圖形內部讀取圖檔CAD屬性來進行數位式的比較，準確、快速、方便找到兩張圖紙間的絲毫差異。除了可以比較出物件位置之後，還可以根據圖檔的顏色、圖層、字體、線型等所有屬性進行比較。同時，還提供了自由選擇基點進行比較、針對視口的比較、針對圖塊的比較、針對圖紙佈局的比較、針對外部引用的比較等，從而保證了比較結果的全面、準確，杜絕錯誤和遺漏。

系統優勢：
    a、嵌入AutoCAD軟體內部，所以比較速度極快；（針對大容量的圖檔檔，速度比同類的DWG比較軟體約快60%）
    b、比較後，即可馬上在AutoCAD平臺上進行修改；
    c、可在AutoCAD中同步縮放，方便找到兩個圖檔中的任何差異。同時提供基點比較、拉框比較等比較方式。
    d、外部引用（XREF）、圖紙佈局、代理物件屬性等都可比較。

系統特點：
★完全屬性比較：深入圖形內部識別，讀取圖檔中物件的CAD屬性；結合多種CAD技術，全面準確比較分析圖檔差別，並提供多種比圖方式。
★即時屬性查詢：在介面中直接查詢物件屬性，詳細瞭解差異原因；與CAD程式完美結合，結果準確杜絕失誤。

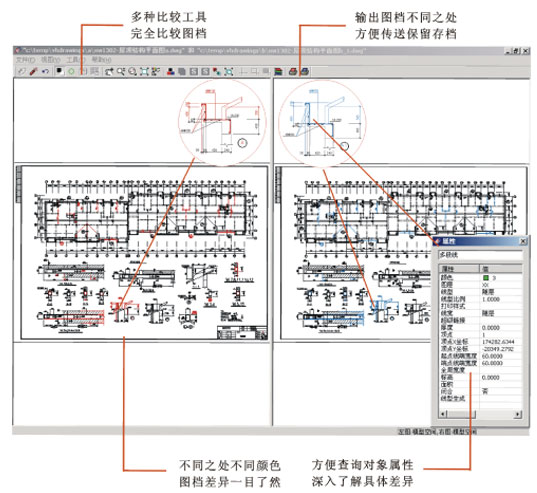

★直觀重疊查看：為了方便比較，系統提供多種查看方式,用戶可以將比較結果重疊查看，直觀瞭解具體差異。
★結果輸出點陣圖：用戶可以將比較結果輸出點陣圖，方便傳送給其他夥伴以及存檔；工作成果可以方便的共用，同時可以準確的保留結果記錄圖檔版本變遷。

特點詳解:

    一、精確比較
   1、比較方式：

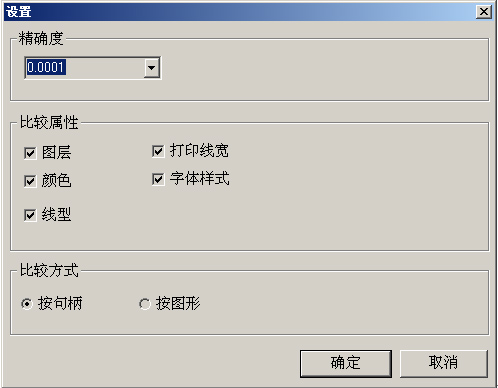

   同時提供“按控制碼比較”或“按圖形比較”可供選擇


    在比較選項中可以選擇“按控制碼比較”或“按圖形比較”。

    A、按控制碼比較：
    市場上的比較工具都是採用這種比較方式，該方式可以使比較時間有所減少，但影響了比較的精確性。例如：從A.dwg圖使用Ctrl+C複製一部分物件，在B.dwg圖中按原座標粘貼插入。這時B.dwg圖插入的物件會產生新的物件控制碼。這樣的情況使用“按控制碼比較”方式是認為兩圖中這部分物件是不同的。




    2、 圖塊、外部參照的比較
    用戶使用“在位編輯（REFEDIT）”命令編輯塊中的物件，VHCompare可以正確比較出修改或添加、刪除的物件。

    同樣，“外部參照（XREF）”的參照檔被修改，VHCompare可以正確比較出修改或添加、刪除的物件。



    3、 佈局比較

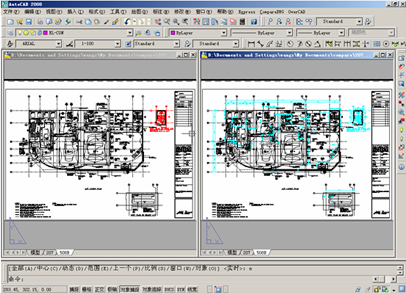

    佈局比較，可應用於圖紙空間的比較，不同佈局間的比較。方便了用戶在查看出圖方案的修改，同時也能查看到模型空間的圖紙修改。



    4、 代理物件比較
    AutoCAD二次開發的專業製圖工具，在AutoCAD領域中已經廣泛應用。這些工具往往會生成一些它自己的AutoCAD代理物件。例如：在國內建築設計業已廣泛應用的“天正”。VHCompare對代理物件進行了單獨的比較處理，使得軟體的應用性更加廣泛。

    二、比較輔助功能

    1、基點比較

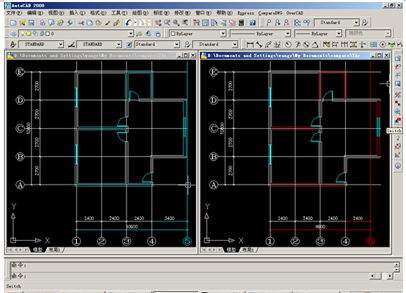

    圖檔中較多內容被移動或複製變更後，比較結果會認為所有的移動變更內容為不同。基點比較可以解決這一比較誤區的現象。通過“基點比較”在兩張圖中選擇一個基點進行比較，正確比較到被移動內容中某些物件所有屬性的不同。

    2、 拉框比較
    圖檔比較大（大於10M），且被修改內容很多時，執行比較可能需要相對很長的時間。“拉框比較”可以只比較用戶選擇的區域進行區域內比較。這樣可以大大縮短比較所花的時間，提高比較效率。

    3、 單個物件比較

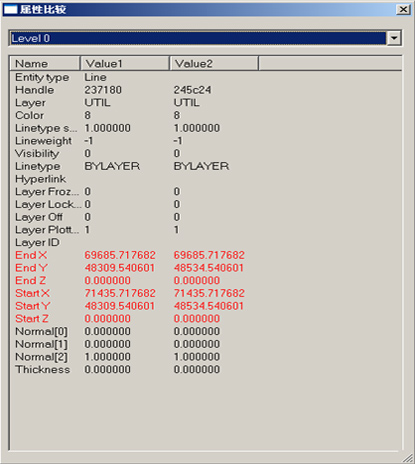

    “單個物件比較”功能便於用戶選擇單個物件進行比較，並通過比較物件的屬性列表查看到屬性資訊的不同項。



    三、比較結果顯示

    1、物件亮顯顯示

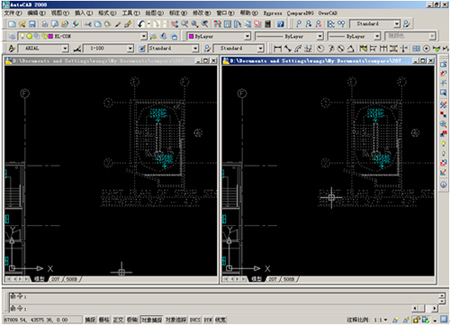

    VHCompare比較完成後，程式會以“物件亮顯顯示”方式顯示比較結果。 “物件亮顯顯示”方式的主要用途：A，比較結果快速顯示。B，用戶可以通過VHCompare提供的亮顯顯示開關，邊審閱比較結果邊修改圖檔內容。



    2、變色顯示

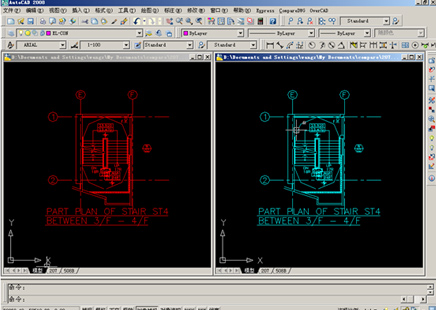

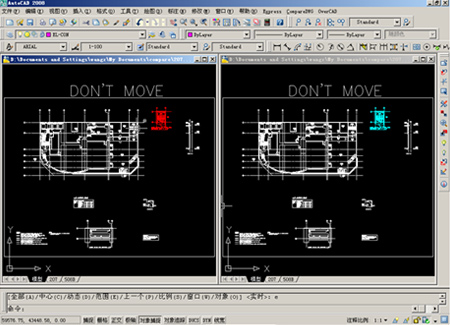

    比較結果“變色顯示”，彌補了比較結果亮顯顯示不夠直觀的現象。程式以不同的顏色（紅，藍）顯示出比較結果為不同的物件，比較結果相同的物件則以白色顯示。



    3、視窗同步顯示

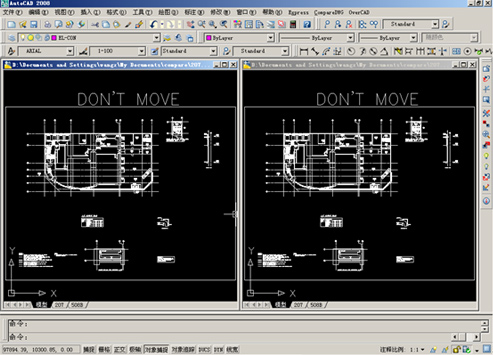

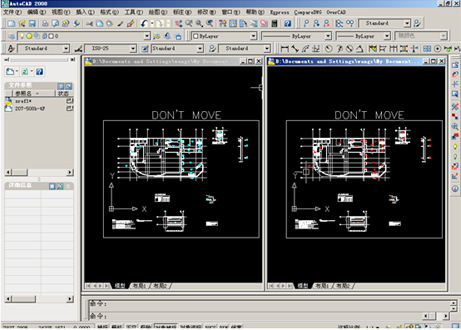

    “視窗同步顯示”功能是在比較的兩個圖檔視窗，對某一個圖檔進行放大、平移操作，達到同步放大、平移比較圖檔的兩個視窗顯示，方便用戶細查圖檔的比較結果。
